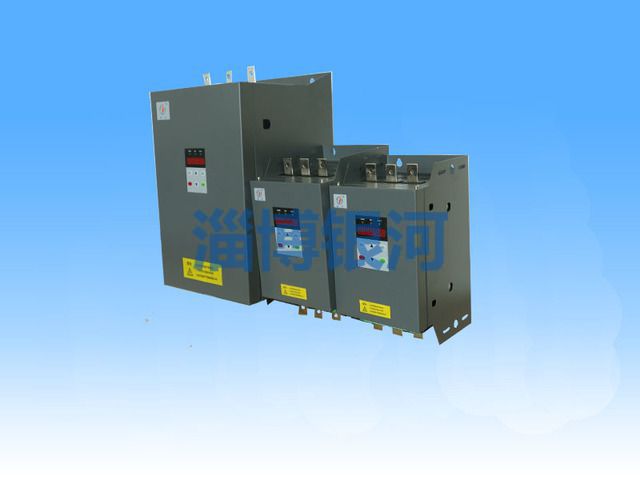

產品用途特點
▲采用全數字人性化設計，操作簡單快捷。
▲控制核心采用16位微處理器以及先進的SMT焊接工藝。
▲信號輸入、輸出接口均采用隔離技術，抗干擾能力強。
▲A/D高精度轉換，控制精度高。
▲開環移相、閉環恒壓(恒定輸出電壓)、閉環恒流(恒定輸出電流)、調功(定周期、變周期)控制等多種控制模式集于一體，使用更加靈活。
▲配置標準RS485通訊接口，方便實現多臺集中控制。
▲產品質量穩定可靠，已廣泛用于真空、核電、玻璃、空分、陶瓷、有色金屬、包裝機械等多個工業領域。
?
產品規格型號
|
型號 |
額定電流（A） |
額定功率（kW） |
外形及安裝尺寸 |
||||
|
A |
B |
C |
D |
E |
|||
|
QYTJQ-SQJL-20 |
30 |
20 |
292 |
164 |
272 |
110 |
179 |
|
QYTJQ-SQJL-27 |
40 |
27 |
|||||
|
QYTJQ-SQJL-37 |
55 |
37 |
|||||
|
QYTJQ-SQJL-45 |
70 |
45 |
|||||
|
QYTJQ-SQJL-60 |
90 |
60 |
310 |
164 |
290 |
110 |
219 |
|
QYTJQ-SQJL-80 |
120 |
80 |
|||||
|
QYTJQ-SQJL-100 |
150 |
100 |
458 |
266 |
428 |
160 |
268 |
|
QYTJQ-SQJL-130 |
190 |
130 |
|||||
|
QYTJQ-SQJL-160 |
245 |
160 |
|||||
|
QYTJQ-SQJL-180 |
280 |
180 |
|||||
|
QYTJQ-SQJL-230 |
350 |
230 |
|||||
|
QYTYQ-SQJL-270 |
410 |
270 |
656 |
400 |
620 |
290 |
310 |
|
QYTYQ-SQJL-320 |
480 |
320 |
|||||
|
QYTYQ-SQJL-400 |
600 |
400 |
|||||
?
技術參數
|
輸入 |
輸入電壓 |
AC100～450V |
|
控制電源 |
AC150～245V 0.5A |
|
|
額定電流 |
見“銘牌” |
|
|
主要控制特性 |
運行模式 |
移相觸發、調功定周期、調功變周期 |
|
控制方式 |
控制角α、U、I |
|
|
負載性質 |
阻性負載、感性負載 |
|
|
控制信號 |
模擬量輸入、鍵盤數字給定 |
|
|
模擬量輸入 |
DC4～20mA、DC0～5V、DC0～10V |
|
|
繼電器輸出 |
1NO AC250V 5A (DC30V 5A) |
|
|
保護 |
主回路故障 |
主回路電源失電、斷相 |
|
過流保護 |
峰值電流≥3Ie，過流保護 |
|
|
過熱保護 |
SCR溫度≥75℃時保護 |
|
|
過壓保護 |
輸出電壓≥設定電壓值時保護（移相時使用） |
|
|
過功率保護 |
輸出功率≥設定功率值時保護 |
|
|
顯示 |
本地顯示 |
內置LED顯示操作面板 |
|
遠程顯示 |
選配件：外接遠程顯示面板，線長≤10m |
|
|
環境 |
振動 |
無劇烈振動和沖擊 |
?
端口說明
|
端子號 |
功能 |
功能描述 |
|
|
主回路端子 |
|||
|
R/S/T |
主回路輸入 |
接AC380交流電源 |
|
|
U/V/W |
主回路輸出 |
連接負載 |
|
|
|
接地端子 |
要求可靠接地 |
|
|
控制端子 |
|||
|
1 |
+10V |
+10V基準電源,供外部電位器使用的給定基準 |
|
|
2 |
0-10V |
DCO-10V控制信號正端(輸入阻抗≥10KΩ) |
|
|
3 |
4-20mA |
DC4-20mA控制信號正端(輸入阻抗125Ω) |
|
|
4 |
DCO-5V |
DCO-5V控制信號正端(輸入阻抗≥10KΩ) |
|
|
5 |
信號公共地 |
控制信號公共負端 |
|
|
6 |
IO+ |
模擬量變送輸出端口正 |
|
|
7 |
IO- |
模擬量變送輸出端口負 |
|
|
8、9 |
A+、B- |
RS485通訊端口 |
|
|
10、11 |
F+、F- |
外部復位端口 |
|
|
12、13 |
STA+、STA- |
外部啟停端口 |
|
|
14、15 |
GO1、GO2 |
故障指示常開觸點，負載能力AC240V/3A（DC24V/5A） |
|
|
16、17 |
Y1、Y2 |
運行指示常開觸點，負載能力AC240V/3A （DC24V/5A） |
|
|
18、19 |
控制電源 |
接AC220V交流電源 |
|
?
外形及安裝尺寸
|
型號 |
額定電流（A） |
額定功率(kW) |
外形及安裝尺寸 |
||||
|
A |
B |
C |
D |
E |
|||
|
QYTJQ-SQJL-20 |
30 |
20 |
292 |
164 |
272 |
110 |
179 |
|
QYTJQ-SQJL-27 |
40 |
27 |
|||||
|
QYTJQ-SQJL-37 |
55 |
37 |
|||||
|
QYTJQ-SQJL-45 |
70 |
45 |
|||||
|
QYTJQ-SQJL-60 |
90 |
60 |
310 |
164 |
290 |
110 |
219 |
|
QYTJQ-SQJL-80 |
120 |
80 |
|||||
|
QYTJQ-SQJL-100 |
150 |
100 |
458 |
266 |
428 |
160 |
268 |
|
QYTJQ-SQJL-130 |
190 |
130 |
|||||
|
QYTJQ-SQJL-160 |
245 |
160 |
|||||
|
QYTJQ-SQJL-180 |
280 |
180 |
|||||
|
QYTJQ-SQJL-230 |
350 |
230 |
|||||
|
QYTYQ-SQJL-270 |
410 |
270 |
656 |
400 |
620 |
290 |
310 |
|
QYTYQ-SQJL-320 |
480 |
320 |
|||||
|
QYTYQ-SQJL-400 |
600 |
400 |
|||||
?
型號定義
